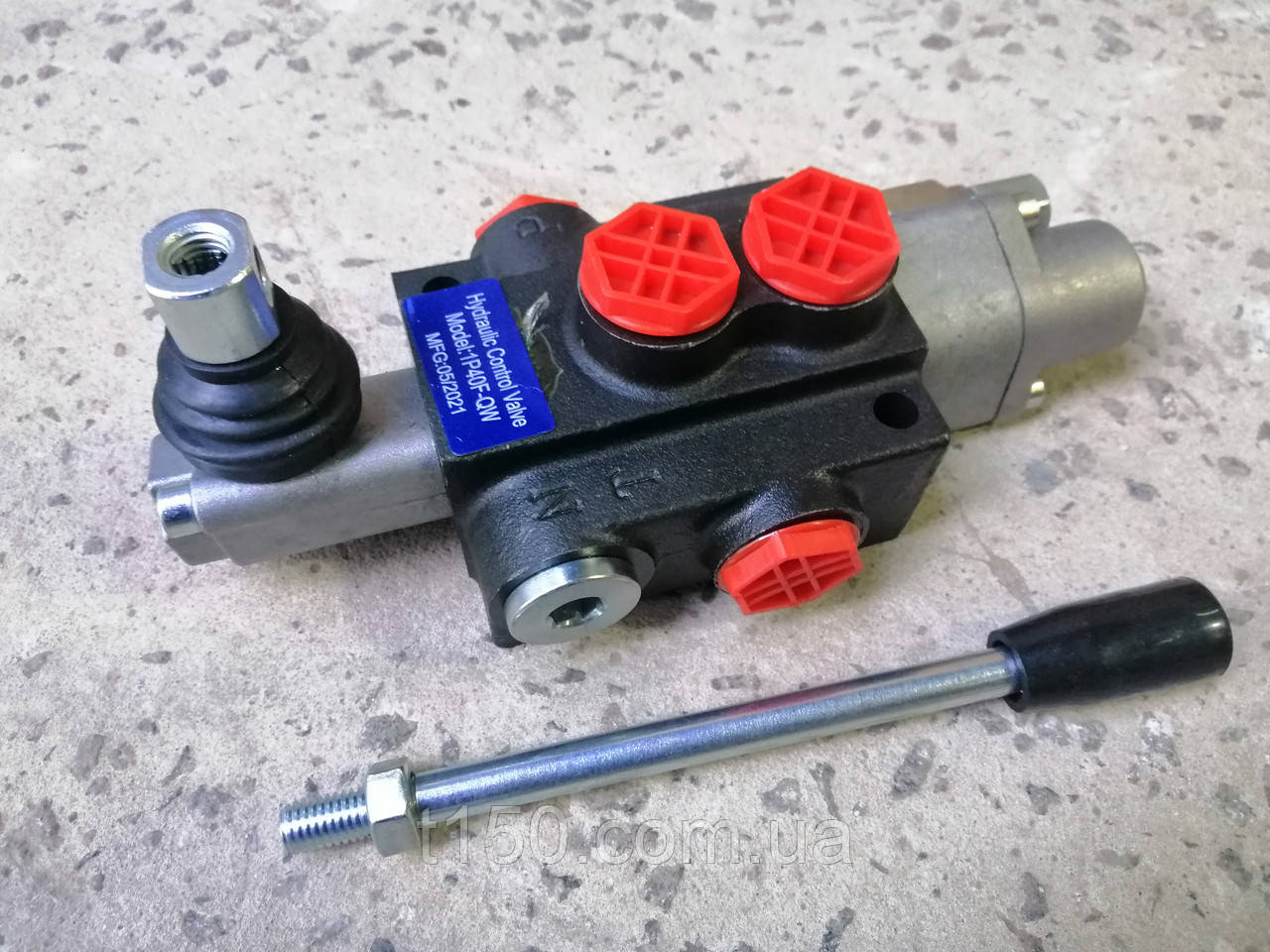

Гідророзподільник односекційний без фіксації та режима для плавання P40-1А

Гідророзподільник

односекційний без фіксації та

режима для плавання P40

Гідророзподільник односекційний Р40-1 призначений для змін напрямку потоку робочої рідини, обмеження тиску робочої рідини в гідролініях механізму, розвантаження насоса в нейтральній позиції.
Гідророзподільник односекційний Р40-1 застосовується в гідроманіпуляторах, мультиліфтах,  бункеровозах, верстатах, механізмах і пристосунках.

Розподільник односекційний Р40-1  можна встоїти на трактор, мінітрактор, навантажувач, мініекскаватор, дровокол, самоскид, гідравлічний прес, комунальні машини та інше обладнання.

Характеристики Р40:
Номінальна витрата: 40 л/хв
Максимальний тиск на виходах P, N: 250 bar
Максимальний тиск на виходах А, В: 300 bar
Максимальний тиск на виході Т: 50 bar
Розміри нарізних отворів у портах А, В: 3/8”
Розміри нарізних отворів у портах P, T і N: 1/2|
Діапазон робочих температур: від -40 до +60 °C
Внутрішні витоки за Р = 120 bar (А, В — Т): 15 cм3/хв
Хід золотника: ±6мм
Зусилля на рух золотушнику: <200 N
Тип розподілювача    Золотниковий
Керування      Ручне
Номінальна витрата рідини    40 л/хв
Мінімальна кінематична в'язкість речовини    20 кв.мм/с
Максимальна кінематична в'язкість речовини    100 кв.мм/с
Мінімальна температура робочої рідини      -15 град.
Максимальна температура робочої рідини      80 град.
Мінімальна температура довкілля    -40 град.
Максимальна температура довкілля    60 град.
Тип приєднання    Нарізне
Тонкість фільтрації    25 мкм
Кількість золотників    1 шт.
Максимальний тиск на виходах P, N (bar)    250
Розміри нарізних отворів у портах А, В    3/8”
Максимальний тиск на виходах А, В (bar)    300
Максимальний тиск на виході Т (bar)    50
Розміри нарізних отворів у портах у портах P, Т і N    1/2″
Внутрішні витоки за Р=120 bar (cм3/хв)    15
Хід золотника    ±6 мм
Зусилля на рух золотушнику    <200 N

Гідророзподільник односекційний Р40-1 дає змогу використовувати дані пристрої як із насосами НШ 10, НШ 32 (якщо він обертається не більш ніж 1200 обертів на хвилину) так і з імпортними насосами невеликих робочих об'ємів.

Обов'язково потрібно звернути увагу на тиск у системі. Максимальний допустимий тиск для односекційного гідравлічного розподільника Р40 становить 250 барів (25 МПа).

Як під'єднати розподілювач?

Для подавання оливи використовується порт «Р», який обладнаний різзю 1/2", для зливання оливи в бак передбачений порт «Т» з аналогічною різзю. Подавання оливи на робочі органи здійснюється через отвори «А» і «В», різь, у яких 3/8". Для зручності під'єднання агрегат може бути укомплектований перехідниками (наприклад під 24, 27 або 32 ключ).
