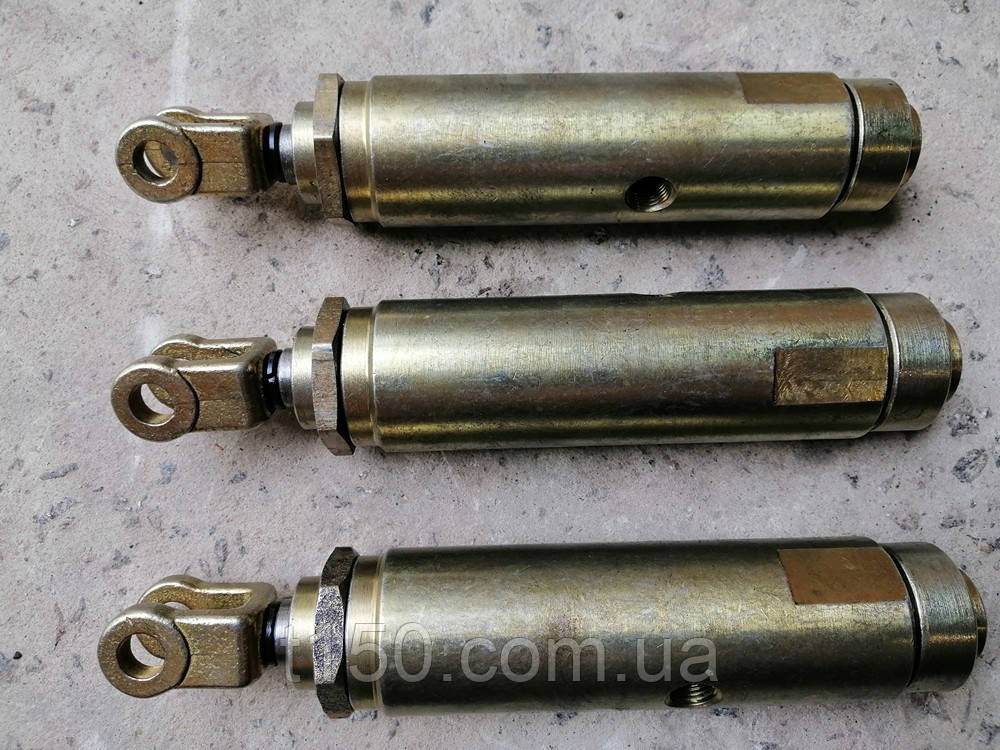

125.20.057 Сервомеханізм — від-150

125.20.057 Сервомеханізм т-150

Встановлюється (вузел):
трансмісія → головне зчеплення → керування муфтою головного зчеплення. Сервомеханізм пов'язаний із педаллю зчеплення, валиком вимкнення зчеплення й пневмокамерою.

За що відповідає: сервомеханізм використовує стиснене повітря з пневмосистеми трактора, щоб зменшити зусилля на педалі зчеплення. Під час натискання педалі плунжер відкриває подавання повітря до пневмокамері, яка допомагає повернути валик вимкнення й роз'єднати двигун із трансмісією. Після відпускання педалі подавання повітря припиняється.

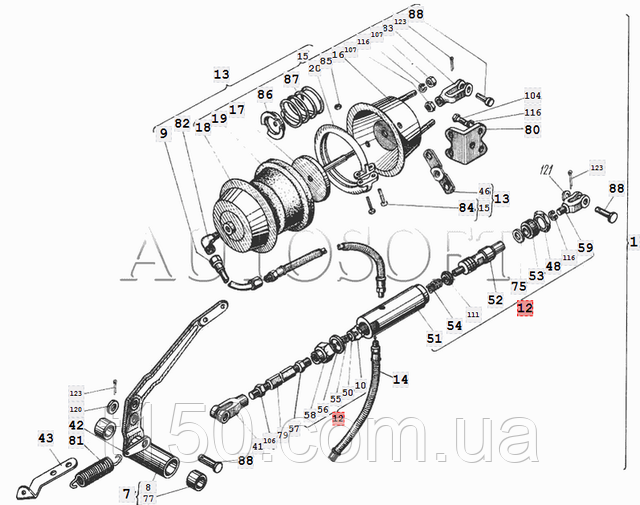

Основні деталі сервомеханізму: корпус 125.20.137-1, плунжер 125.20.138-1, гайка 125.20.139-1пружини 125.20.144-2 / 125.20.145-1, прокладка 125.20.146-1перехідна гайка 125.20.246, вилка 125.20.254А і кільце 125.57.189.

Застосування: передусім Т-150К, а в продажу та каталогах цей сервомеханізм також вказується для Т-151, Т-156, Т-157, Т-17021, Т-17221 і ряду тракторів ХТЗ відповідної конструкції.

Характеристики: тип — пневматичний, плунжерний; робоче середовище — стиснене повітря; для одного з каталогізованих творів вказані маса 1.8 кг, повний хід плунжера 3,3 мм і холостий хід 1,8 мм.
